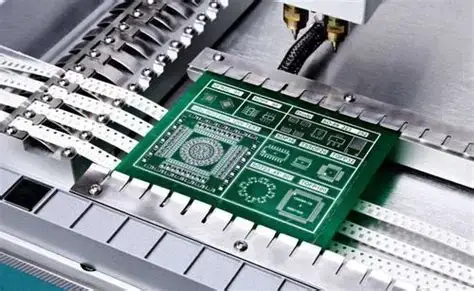

Surface Mount Technology (SMT) PCB assembly line showing a green test board, component feeders, and placement head for electronic manufacturing.

Fast & Reliable PCB Fabrication

ShinePCB provides precision PCB fabrication services for high-speed digital, RF, and high-frequency applications. By combining advanced material systems, optimized stack-up structures, controlled impedance manufacturing, and strict process control, we help customers achieve reliable electrical performance and consistent production quality.

Our fabrication capabilities cover multilayer PCB, HDI PCB, high-frequency PCB, rigid-flex PCB, and other complex board structures. From prototype development to volume production, every project is supported by engineering review, manufacturability optimization, and comprehensive quality assurance.

With an integrated manufacturing workflow and mature supply chain resources, ShinePCB helps customers shorten development cycles, improve first-pass success rates, and accelerate product commercialization.

Engineering Review
0 h
Projects Delivered
0 +
Trusted Customers
0 +
Turnkey Service
1
On-Time Delivery
0 %
Years Experience
0 Y

Fast. Accurate. Cost-Effective.

ShinePCB bridges the gap between PCB design requirements and manufacturing execution.

Our engineers evaluate material systems, stack-up structures, via transitions, impedance targets, and fabrication tolerances before production begins, ensuring that performance objectives can be consistently achieved in manufacturing. This design-to-fabrication approach shortens validation cycles, improves first-pass success rates, and reduces overall development costs.

With expertise in multilayer, HDI, rigid-flex, and high-frequency PCB technologies, we help customers bring advanced electronic products from concept to production with confidence.

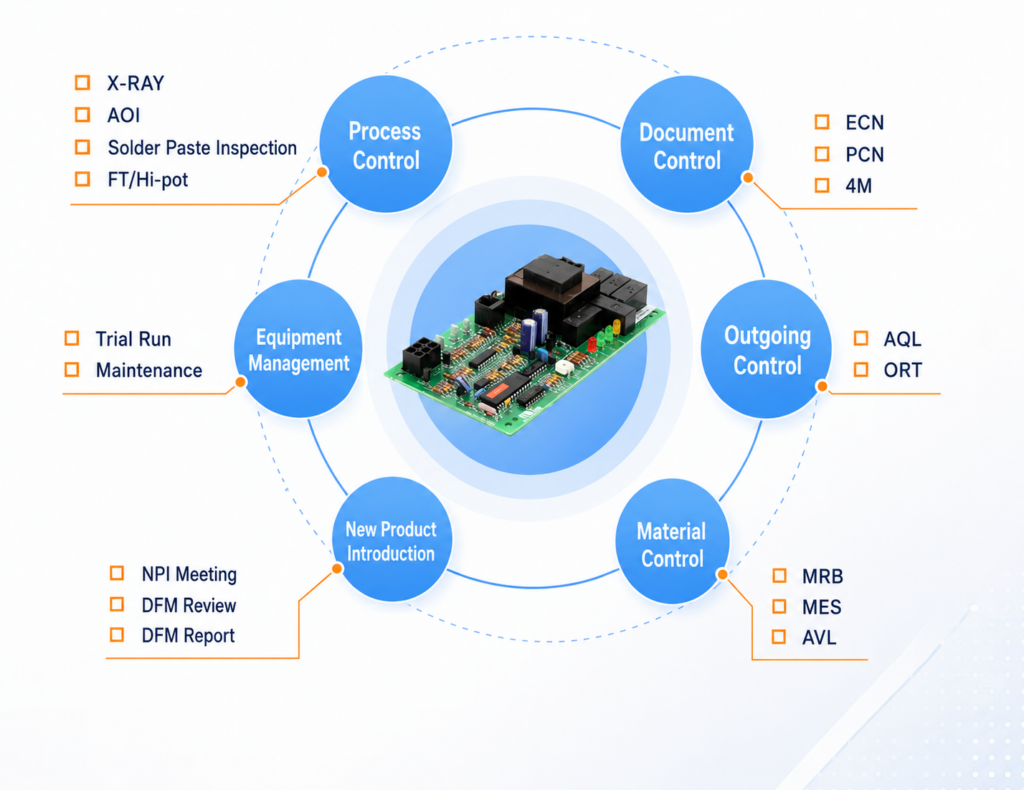

Comprehensive PCB assembly quality management system diagram with process, document, outgoing, material, NPI, and equipment controls for electronics manufacturing.
A DG6M3 multi-spindle CNC drilling machine for printed circuit boards, showing its operational interface and precision tooling in a manufacturing facility. Ideal for high-volume PCB production.
Automated PCB electroplating line with tanks and overhead gantry system, optimizing circuit board fabrication efficiency and quality.

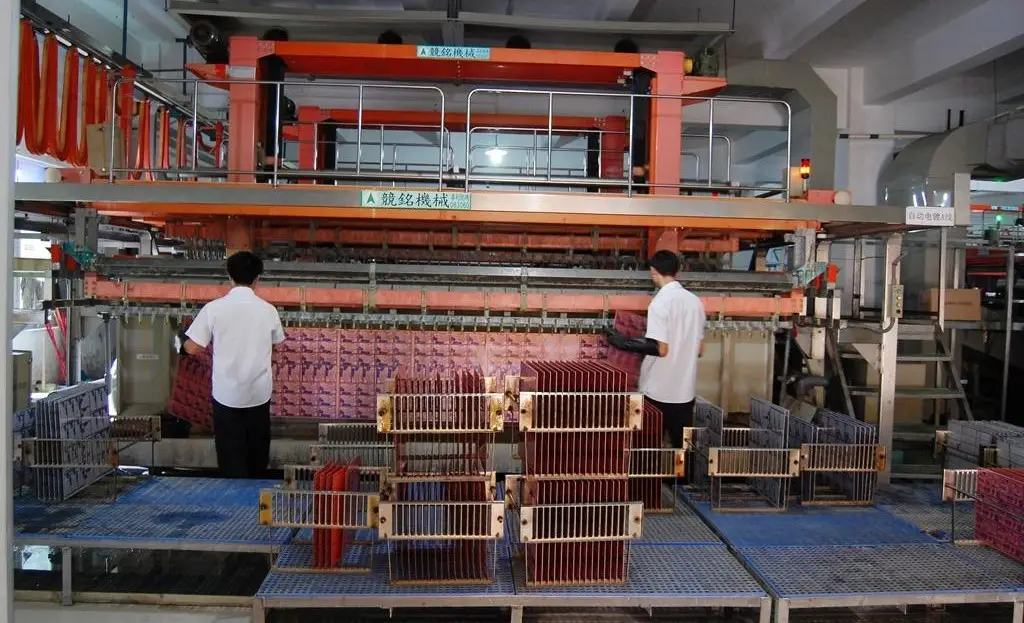

Two technicians oversee an automated PCB electroplating line, loading and unloading panels in a modern electronics manufacturing facility.
ADT-900 XP2B automated precision machine for PCB fabrication, featuring a control screen and safety lights, optimizing circuit board manufacturing.
Automated PCB electroplating line with tanks and overhead gantry system, optimizing circuit board fabrication efficiency and quality.
Keysight ENA Network Analyzer E5071C performing high-frequency measurements for PCB signal integrity analysis in a lab setup.
PCB automated inspection machines in a clean room facility. Features advanced optical inspection (AOI) and quality control processes.
Automated PCB production line featuring TechWin machinery for high-volume printed circuit board fabrication, emphasizing precision and efficiency.

Why Choose ShinePCB Assembly

Infographic detailing key benefits of a PCB manufacturer, including 99% first-pass yield, 1-hour response, military quality, and high cost performance.
Flowchart detailing the comprehensive PCB manufacturing process from material cutting and imaging to final inspection and packaging for quality circuit boards.
Parameter2022 Sample2022 Mass Production2023 Sample2023 Mass Production
Layer Count40L32L50L36L
Finished Board Thickness0.2-12.0mm0.4-6.0mm0.2-15.0mm0.3-7.0mm
Thickness Tolerance±8%±10%±8%±8%
Min Trace/Space2mil/2mil3mil/3mil1.5mil/1.5mil2mil/2mil
Min Hole-to-Trace Clearance5mil6mil5mil5mil
Copper Weight1-10oz1-6oz1-12oz1/3-8oz
Layer Registration Accuracy1mil1mil0.8mil1mil
Min Through Hole Diameter0.1mm0.15mm0.075mm0.10mm
Min Blind/Buried Via Diameter0.075mm0.075mm0.05mm0.075mm
Max Aspect Ratio30:125:135:130:1
Etching Tolerance±10%/±1mil±10%/±1mil±10%/±0.8mil±10%/±1mil
Min Solder Bridge3mil4mil2mil3mil
Impedance Control Tolerance±5%±8%±5%±7%
HDI Level7th Order3rd Order9th Order5th Order
Surface FinishENIG, Hard Gold, Immersion Tin, Immersion Silver, OSP, CarbonENIG, Hard Gold, Immersion Tin, Immersion Silver, OSP, CarbonENIG, Hard Gold, Immersion Tin, Immersion Silver, OSP, CarbonENIG, Hard Gold, Immersion Tin, Immersion Silver, OSP, Carbon
Material TypesShengyi, Taiwan Union, ITEQ, NanYa, Rogers, Panasonic, Isola (TG135/TG150/TG170, CAF/CTI>600, Halogen Free)Shengyi, Taiwan Union, ITEQ, NanYa, Rogers, Panasonic, Isola (TG135/TG150/TG170, CAF/CTI>600, Halogen Free)Shengyi, Taiwan Union, ITEQ, NanYa, Rogers, Panasonic, Isola (TG135/TG150/TG170, CAF/CTI>600, Halogen Free)Shengyi, Taiwan Union, ITEQ, NanYa, Rogers, Panasonic, Isola (TG135/TG150/TG170, CAF/CTI>600, Halogen Free)
CategoryParameterSampleMass Production
Material TypeMaterial SystemPTFE, Hydrocarbon Resin, Other MaterialsPTFE+Ceramic, PTFE+Glass Fiber+Ceramic, PTFE+Glass Fiber
Layer CapabilityLayer Count24L20L
Layer CapabilityPanel Size850×700mm720×650mm
Profile ToleranceProfile Tolerance±0.05mm±0.10mm
Profile ToleranceSlot ToleranceNormal Slot ±0.08, Routing Slot ±0.10Normal Slot ±0.10, Routing Slot ±0.13
Lamination CapabilityLayer Registration2mil3mil
Lamination CapabilityHybrid LaminationPTFE + Glass Ceramic + FR4PTFE + Glass Ceramic + FR4
Drilling CapabilityMinimum Hole Size0.075mm0.10mm
Drilling CapabilityMinimum Hole Spacing0.20mm0.25mm
Drilling CapabilityHole Diameter Tolerance±0.05mm±0.075mm
Plating CapabilityMaximum Aspect Ratio16:112:1
Plating CapabilityHole Copper UniformityCOV≤5%COV≤7%
Resin Filled ViaResin Filled Via Aspect Ratio12:112:1
Resin Filled ViaVia TypeThrough Hole / Blind ViaThrough Hole / Blind Via
Trace ControlTrace Width Tolerance±0.6mil±1mil
Impedance ControlImpedance Tolerance±5%±8%
Other ParametersWarpage0.50%0.75%
Other ParametersSpecial ProcessPOFV(VIPPO), Sequential Lamination, Local Lamination, Long/Short Gold Finger, Counterbore, Back Drill, Side Metallization, N+N Structure, Edge Plating, Thick Copper, HDIPOFV(VIPPO), Sequential Lamination, Local Lamination, Long/Short Gold Finger, Counterbore, Back Drill, Side Metallization, N+N Structure, Edge Plating, Thick Copper, HDI
High Frequency MaterialsApproved BrandsShengyi, ITEQ, Taiwan Union, Panasonic(M4/M6/M7/M8), Rogers, Taconic, Wangling, Ventec, IsolaShengyi, ITEQ, Taiwan Union, Panasonic(M4/M6/M7/M8), Rogers, Taconic, Wangling, Ventec, Isola
Comprehensive flowchart detailing rigid-flex PCB manufacturing steps, including material processing, drilling, lamination, etching, plating, and final assembly and testing for advanced PCBs.
Parameter2022 Sample2022 Mass Production2023 Sample2023 Mass Production
Layer Count18L12L20L18L
Panel Size400×540mm400×540mm400×540mm400×540mm
Finished Board Thickness0.25-3.2mm0.25-3.2mm0.25-5.0mm0.25-3.2mm
Min Trace/Space2mil/2mil2.5mil/2.5mil1.5mil/1.5mil2mil/2mil
Min Hole-to-Trace Clearance5mil5mil4mil5mil
Copper Weight1/3-2oz1/3-2oz1/3-3oz1/3-2oz
Layer Registration Accuracy1mil1mil0.8mil1mil
Min Through Hole Diameter0.10mm0.15mm0.075mm0.10mm
Min Laser Via Diameter0.05mm0.075mm0.05mm0.05mm
Max Aspect Ratio12:110:116:112:1
Etching Tolerance±10%/±1mil±10%/±1mil±10%/±0.8mil±10%/±1mil
Min Solder Bridge3mil4mil2mil3mil
Impedance Control Tolerance±5%±8%±5%±7%
Surface FinishENIG, Hard Gold, Immersion Tin, Immersion Silver, OSPENIG, Hard Gold, Immersion Tin, Immersion Silver, OSPENIG, Hard Gold, Immersion Tin, Immersion Silver, OSP, CarbonENIG, Hard Gold, Immersion Tin, Immersion Silver, OSP
Supported StructuresSingle-sided Core, Symmetrical Stack-up, Multilayer Stack-up, Gold Finger, Air Gap, Asymmetrical Stack-up, HDI Structure, Build-up Structure, Bookbinder Structure, High-speed DesignSingle-sided Core, Symmetrical Stack-up, Multilayer Stack-up, Gold Finger, Air Gap, Asymmetrical Stack-up, HDI Structure, Build-up Structure, Bookbinder Structure, High-speed DesignSingle-sided Core, Symmetrical Stack-up, Multilayer Stack-up, Gold Finger, Air Gap, Asymmetrical Stack-up, HDI Structure, Build-up Structure, Bookbinder Structure, High-speed DesignSingle-sided Core, Symmetrical Stack-up, Multilayer Stack-up, Gold Finger, Air Gap, Asymmetrical Stack-up, HDI Structure, Build-up Structure, Bookbinder Structure, High-speed Design
Material TypesShengyi, Ventec, Taiwan Union, ITEQ, Panasonic, Rogers, Isola, ArlonShengyi, Ventec, Taiwan Union, ITEQ, Panasonic, Rogers, Isola, ArlonShengyi, Ventec, Taiwan Union, ITEQ, Panasonic, Rogers, Isola, ArlonShengyi, Ventec, Taiwan Union, ITEQ, Panasonic, Rogers, Isola, Arlon
Flexible PCB (FPC) manufacturing process flowchart detailing 17 steps: material cutting, drilling, plating, etching, lamination, testing, finish, packaging.
ParameterSampleMass Production
Layer Count1216
Minimum Dielectric Thickness (μm)12.512.5
Minimum BGA Pitch (μm)150100
Minimum Board Thickness (μm)5050
Maximum Panel Size (mm)610×1200610×1200
Minimum Base Copper Thickness (μm)96
Maximum Base Copper Thickness (μm)3535
Minimum Trace/Space (μm)40/4035/35
Pattern Registration Tolerance (μm)±50±20
Minimum Pattern-to-Edge Clearance (mm)0.100.07
Etching Tolerance (μm)±20±15
Minimum Through Hole Diameter (mm)0.100.075
Minimum Blind Via Diameter (mm)0.050.05
Hole Diameter Tolerance (mm)±0.05±0.05
Impedance Control Tolerance±10%±5%
Outline Tolerance (mm)±0.10±0.05
Surface FinishHASL, ENIG, Immersion Silver, OSP, ENEPIG, Hard GoldHASL, ENIG, Immersion Silver, OSP, ENEPIG, Hard Gold
Stiffener TypeFR4, PI, Stainless SteelFR4, PI, Stainless Steel
Stiffener Registration Tolerance (mm)±0.20±0.10
HDI Capability4-Layer Any-Layer Interconnect6-Layer Any-Layer Interconnect
LCP Material SupportOKOK

Our 5-D Process

01.

Submit Your Inquiry

Click the “Get a Quote” button on our home page, upload your Gerber file, and input the full details of your specification requirements.

02.

Engineering Audit

Your inquiry will be sent directly to our internal system for an engineering review. Our team will evaluate the files and contact you to ensure all technical specifications are met.

03.

Quote Confirmation

Once the audit is complete, we will send the formal quotation and payment instructions via email. You can confirm with us directly by replying to the email. (For payment inquiries, please contact: info@.com)

04.

Track Your Progress

After the order is placed, you can track its production progress online at any time. Our engineers will perform a final review before production and notify you of any discrepancies.

05.

Deliver

Once your order is confirmed, you can monitor its real-time status through our online system. Before fabrication begins, our engineering team conducts a specialized final review and will promptly contact you regarding any technical discrepancies. Every shipment is backed by a secondary centralized 100% inspection to guarantee that your high-precision boards meet all specifications before they leave our facility.

Product terminals

Leveraging our extensive industry expertise, we consistently deliver to the highest rigorous standards. Our footprint spans a diverse range of market segments, including Telecom, Datacom, Computer & Storage, Medical, Mil/Aero, Industrial, and Consumer Electronics.​

Supported Certifications

Satellite Communication

Telecom Infrastructure

Consumer Electronics

UAV Systems

Power & Energy

Medical Electronics

Networking Equipment

Reliable PCB Quality Control and Inspection

Shine PCB implements strict PCB quality control procedures, including AOI inspection, X-ray analysis, impedance testing, and final electrical verification to ensure stable performance and long-term reliability.
